در فرآیند مدل‌سازی سه‌بعدی با نرم‌افزار SketchUp، اکستروژن (Extrusion) یکی از پرکاربردترین عملیات‌ها برای ایجاد حجم از یک مقطع دوبعدی است. با وجود سادگی ظاهری، این عملیات در شرایط خاص می‌تواند با مشکلاتی مواجه شود که خروجی نهایی را ناقص یا معیوب می‌سازد. یکی از رایج‌ترین سناریوها، وقوع «اکستروژن ناقص» در زمان کار با مدل‌های بسیار کوچک است که باعث حذف بخشی از هندسه یا ایجاد سطح‌های شکسته و ناپیوسته می‌شود. این مشکل نه‌تنها ظاهر مدل را تحت تأثیر قرار می‌دهد، بلکه می‌تواند در مراحل بعدی مدل‌سازی و رندر نیز اختلال ایجاد کند.
اکستروژن ناقص به حالتی گفته می‌شود که در آن نرم‌افزار قادر به تولید کامل هندسه مورد نظر در طول مسیر اکستروژن نباشد. این مسئله معمولاً با علائم زیر شناخته می‌شود:
بروز این نشانه‌ها در مدل‌های کوچک بسیار رایج‌تر است و معمولاً به محدودیت‌های دقت محاسبات نرم‌افزار برمی‌گردد.
اسکچاپ برای ذخیره و پردازش هندسه از یک دقت محاسباتی مشخص استفاده می‌کند. زمانی که با مدل‌های کوچک کار می‌کنیم، ابعاد اجزای مدل به‌ویژه لبه‌ها به مقادیری نزدیک به حداقل دقت نرم‌افزار می‌رسد. این موضوع باعث می‌شود:
به همین دلیل، هرچه ابعاد مدل کوچک‌تر و جزئیات آن بیشتر باشد، احتمال بروز خطای اکستروژن افزایش پیدا می‌کند و نیاز به راهکارهایی مانند مقیاس‌گذاری موقت برای جلوگیری از این مشکلات بیشتر احساس می‌شود.
یکی از اصلی‌ترین دلایل اکستروژن ناقص در SketchUp، وجود لبه‌هایی با طول بسیار کم است که به آستانه دقت محاسباتی نرم‌افزار نزدیک یا حتی کمتر از آن می‌شوند. اسکچاپ دارای حداقل طول قابل پردازش برای لبه‌ها است و زمانی که ابعاد مدل، به‌ویژه در پروژه‌های کوچک، به این محدوده نزدیک می‌شود، نرم‌افزار قادر به ترسیم یا حفظ آن لبه‌ها نخواهد بود. نتیجه این اتفاق می‌تواند حذف کامل بخشی از هندسه یا ایجاد سطوح ناقص باشد. این مشکل در مدل‌هایی با جزئیات بالا و ابعاد کوچک، مانند گنبدها یا قطعات مکانیکی ظریف، بسیار شایع است.

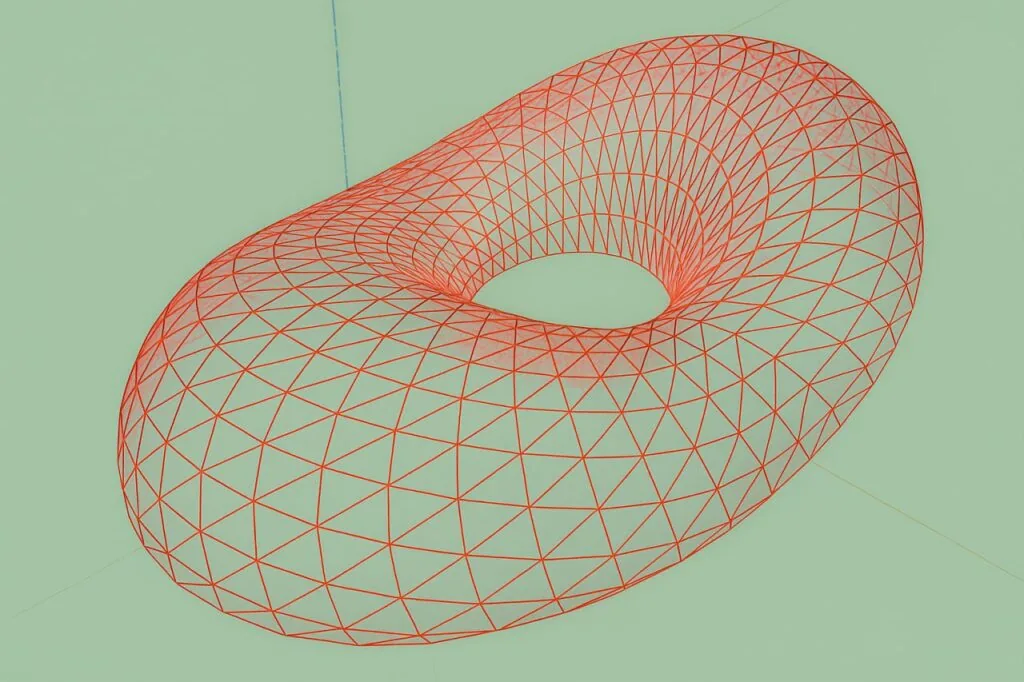

در اسکچاپ، هر منحنی از چندین سگمنت مستقیم تشکیل شده است. زمانی که تعداد سگمنت‌ها بیش از حد زیاد باشد، هر سگمنت به یک لبه کوتاه تبدیل می‌شود و این موضوع باعث ایجاد هندسه ریزدانه می‌شود. در مدل‌های کوچک، این لبه‌های کوتاه به‌سرعت به محدوده دقت نرم‌افزار نزدیک شده و احتمال حذف یا ناقص‌شدن سطوح افزایش می‌یابد. هرچه پیچیدگی منحنی و تعداد سگمنت‌های آن بیشتر باشد، احتمال بروز خطا در هنگام اکستروژن نیز بالاتر خواهد رفت.
یکی دیگر از عوامل فنی اکستروژن ناقص، ادغام ناخواسته سطوح اکسترود شده با هندسه‌های موجود در نزدیکی آن است. زمانی که مدل در حالت گروه‌بندی یا کامپوننت‌سازی نشده باشد، سطوح جدید می‌توانند با سطوح یا لبه‌های قبلی ادغام شده و باعث حذف یا تغییر هندسه اصلی شوند. این مشکل به‌ویژه در فضاهای کاری محدود و مدل‌های کوچک که فاصله اجزا بسیار کم است، رخ می‌دهد و می‌تواند منجر به شکستگی، سوراخ یا از بین رفتن بخشی از اکستروژن شود.
| علت | توضیح فنی | پیامد | راه‌حل پیشنهادی |
|---|---|---|---|
| لبه‌های بسیار کوتاه | طول لبه‌ها به آستانه دقت پردازشی اسکچاپ نزدیک یا کمتر می‌شود | حذف یا ناقص‌شدن سطوح و شکستگی در هندسه | مقیاس‌گذاری موقت قبل از اکستروژن و بازگشت دقیق به مقیاس اصلی |
| تعداد زیاد سگمنت‌های منحنی | ایجاد هندسه ریزدانه و حجم زیاد داده پردازشی | شکستگی و سوراخ در سطوح منحنی یا اکستروژن ناقص | بهینه‌سازی تعداد سگمنت‌ها برای تعادل بین نرمی و پایداری |
| تداخل سطوح با هندسه مجاور | عدم گروه‌بندی یا کامپوننت‌سازی قبل از عملیات اکستروژن | ادغام ناخواسته سطوح و تغییر شکل مدل | ایزوله‌کردن هندسه هدف با Group یا Component |
پیش از شروع عملیات اکستروژن در مدل‌های کوچک، لازم است که واحدهای کاری (Units) در اسکچاپ به‌صورت دقیق تنظیم شوند. انتخاب واحدهایی مانند میلی‌متر یا اینچ با دقت اعشار کافی، باعث می‌شود تا کنترل بیشتری بر ابعاد و جزئیات مدل داشته باشید. همچنین، کار در یک مقیاس بزرگ‌تر از ابعاد واقعی و بازگرداندن مدل به اندازه اصلی در پایان کار، یکی از مؤثرترین راهکارها برای جلوگیری از حذف لبه‌ها و سطوح در ابعاد کوچک است.
یکی از اشتباهات رایج در مدل‌سازی، کار روی هندسه خام (Untagged Geometry) بدون گروه‌بندی یا تبدیل آن به کامپوننت است. در این حالت، هر سطح یا لبه جدیدی که ایجاد می‌کنید می‌تواند با هندسه موجود در صحنه ادغام شود و ساختار مدل را به‌طور ناخواسته تغییر دهد. با استفاده از Group یا Component، هندسه هدف را از سایر بخش‌ها ایزوله می‌کنید تا هنگام اکستروژن یا مقیاس‌گذاری، هیچ‌گونه تداخلی با اجزای دیگر رخ ندهد.
در اسکچاپ، هر سطح دارای یک جهت (Normal) است که تعیین می‌کند کدام سمت آن به‌عنوان نمای بیرونی (Front Face) و کدام سمت به‌عنوان نمای داخلی (Back Face) شناخته شود. اگر جهت سطوح ناهماهنگ باشد، ممکن است در زمان اکستروژن یا رندرینگ مشکلاتی ایجاد شود؛ مانند نمایش سطح به رنگ غیرمنتظره یا حذف بخشی از هندسه. پیش از شروع اکستروژن، با استفاده از ابزار Reverse Faces و Orient Faces می‌توانید جهت همه سطوح را یکسان کنید و از بروز خطا در مراحل بعدی جلوگیری کنید.
یکی از مؤثرترین روش‌ها برای جلوگیری از اکستروژن ناقص در مدل‌های کوچک، استفاده از تکنیک مقیاس‌گذاری موقت است. در این روش، مدل یا بخش موردنظر را پیش از اجرای اکستروژن، با استفاده از ابزار Scale به اندازه‌ای بزرگ‌تر از ابعاد واقعی آن مقیاس می‌کنید. فاکتورهای رایج برای این کار ۱۰× یا ۱۰۰× هستند که بسته به ابعاد مدل و میزان جزئیات انتخاب می‌شوند. انتخاب فاکتور ثابت و مشخص، کلید بازگشت دقیق به اندازه اصلی بدون ایجاد خطای ابعادی است.
پس از بزرگ‌نمایی مدل، ابزار Follow Me را برای اجرای اکستروژن به‌کار می‌برید. مزیت کار در مقیاس بزرگ این است که لبه‌های کوتاه و جزئیات ریز به اندازه‌ای افزایش پیدا می‌کنند که از آستانه دقت محاسباتی اسکچاپ عبور کرده و نرم‌افزار قادر به پردازش کامل آن‌ها خواهد بود. این روش باعث می‌شود سطوح به‌طور کامل تشکیل شده و کلاهک‌ها یا بخش‌های منحنی بدون شکستگی ایجاد شوند. در این مرحله، بهتر است مسیر و پروفایل را از پیش بهینه کرده باشید تا اکستروژن تمیز و بدون اعوجاج ایجاد شود.
پس از اتمام اکستروژن در مقیاس بزرگ، مدل باید دقیقاً به اندازه اولیه خود بازگردانده شود. این کار با انتخاب تمام هندسه ایجادشده و استفاده از ابزار Scale با مقدار معکوس (برای مثال ۰.۱ یا ۰.۰۱ بسته به فاکتور اولیه) انجام می‌شود. دقت در این مرحله بسیار مهم است، زیرا هرگونه خطا در فاکتور بازگشت می‌تواند تناسب ابعاد مدل را برهم بزند. در پایان، مدل را از نظر وجود لبه‌های باز، سطوح ناقص یا ادغام ناخواسته با هندسه مجاور بررسی کرده و در صورت نیاز اصلاحات لازم را اعمال کنید.
| فاکتور مقیاس | مزایا | معایب | بهترین موارد استفاده | دقت بازگشت به مقیاس اصلی |
|---|---|---|---|---|
| ۱۰× | سریع و ساده، مناسب برای مدل‌های با جزئیات متوسط | ممکن است برای لبه‌های بسیار کوتاه کافی نباشد | مدل‌های کوچک با پیچیدگی متوسط | بالا (با استفاده از مقدار معکوس ۰.۱) |
| ۵۰× | افزایش چشمگیر دقت پردازش لبه‌ها | نیاز به فضای کاری بزرگ‌تر و دقت بیشتر در بازگشت | مدل‌های بسیار کوچک با جزئیات زیاد | متوسط تا بالا (با مقدار معکوس ۰.۰۲) |
| ۱۰۰× | بیشترین دقت برای لبه‌های فوق‌العاده کوتاه | خطر خطا در بازگشت به مقیاس اصلی و مدیریت پیچیده‌تر | مدل‌های بسیار ظریف مانند گنبدهای کوچک یا قطعات مکانیکی | متوسط (با مقدار معکوس ۰.۰۱ و نیاز به کنترل دقیق) |
برای جلوگیری از بروز اکستروژن ناقص در مدل‌های کوچک، رعایت یک روند مرحله‌ای استاندارد می‌تواند کیفیت و دقت خروجی را تضمین کند. مراحل زیر، فرآیند پیشنهادی برای ایجاد اکستروژن کامل و بدون خطا را شرح می‌دهد:
در اسکچاپ، هر منحنی از چندین سگمنت خطی تشکیل می‌شود که تعداد این سگمنت‌ها مستقیماً بر کیفیت و عملکرد مدل تأثیر می‌گذارد. افزایش بیش از حد سگمنت‌ها، منحنی را نرم‌تر می‌کند اما باعث ایجاد لبه‌های بسیار کوتاه و افزایش حجم داده‌ها می‌شود که می‌تواند به بروز خطا در مدل‌های کوچک منجر شود. برای رسیدن به تعادل، باید تعداد سگمنت‌ها را به‌گونه‌ای تنظیم کنید که شکل نهایی هم از نظر بصری قابل‌قبول باشد و هم از نظر فنی در محدوده دقت محاسباتی اسکچاپ باقی بماند.
| ابعاد مدل | تعداد سگمنت پیشنهادی | مزایا | معایب | تأثیر بر کیفیت و پایداری |
|---|---|---|---|---|
| کمتر از ۵ سانتی‌متر | ۱۲ تا ۱۸ سگمنت | جلوگیری از ایجاد لبه‌های کوتاه، پردازش سریع‌تر | ممکن است کمی از نرمی منحنی کاسته شود | پایداری بالا، کیفیت قابل‌قبول |
| ۵ تا ۲۰ سانتی‌متر | ۱۸ تا ۲۴ سگمنت | تعادل بین نرمی و پایداری هندسی | حجم هندسه متوسط | کیفیت بصری بالا، بدون ایجاد لبه‌های بحرانی |
| بیش از ۲۰ سانتی‌متر | ۲۴ تا ۳۶ سگمنت | نرمی و جزئیات بصری بیشتر | افزایش حجم فایل و نیاز به پردازش بیشتر | کیفیت حداکثری در رندر، پایداری متوسط |
هرچه طول یک لبه به حداقل دقت پردازش نرم‌افزار نزدیک‌تر شود، احتمال حذف یا ناقص‌شدن آن افزایش می‌یابد. برای جلوگیری از این مشکل، باید ابعاد مدل را در مرحله طراحی به‌گونه‌ای تعیین کنید که هیچ بخشی از منحنی‌ها یا سطوح، لبه‌ای کوتاه‌تر از آستانه دقت نرم‌افزار نداشته باشد. استفاده از مقیاس‌گذاری موقت (Scale Up) پیش از انجام عملیات حساس، یکی از روش‌های مؤثر برای عبور از این محدودیت است.
ابزار Follow Me در اسکچاپ برای ایجاد اکستروژن در مسیرهای پیچیده بسیار کاربردی است، اما در مدل‌های کوچک حساسیت بیشتری دارد. انتخاب دقیق مسیر، بدون شکستگی و با جهت‌دهی صحیح، تضمین می‌کند که اکستروژن بدون انحراف و از دست رفتن جزئیات اجرا شود. همچنین توصیه می‌شود مسیر و پروفایل در یک گروه جداگانه نگهداری شوند تا از تداخل با سایر هندسه‌ها جلوگیری شود.
پروفایل‌های گنبدی، بیضوی یا چندمنحنی، به‌دلیل تراکم بالای سگمنت‌ها در یک فضای کوچک، بیشتر در معرض اکستروژن ناقص قرار دارند. برای کار با این مقاطع، بهتر است پیش از اجرای Follow Me، تعداد سگمنت‌ها را بهینه کرده و مدل را موقتاً بزرگ‌نمایی کنید. این کار باعث می‌شود لبه‌های کوتاه از حداقل دقت پردازشی عبور کرده و نرم‌افزار بتواند هندسه را به‌طور کامل و بدون حذف جزئیات تولید کند.
| مرحله | مورد بررسی | ابزار یا روش | وضعیت قبل از اکستروژن | وضعیت بعد از اکستروژن |
|---|---|---|---|---|
| ۱ | تنظیم واحد و مقیاس پروژه | Model Info → Units | 🔲 در انتظار | ⛔ انجام نشده |
| ۲ | گروه/کامپوننت‌سازی هندسه هدف | Group / Component | 🔲 در انتظار | ⛔ انجام نشده |
| ۳ | انتخاب فاکتور مقیاس و ثبت آن | Scale Tool | 🔲 در انتظار | ⛔ انجام نشده |
| ۴ | کنترل جهت سطوح | Reverse Faces / Orient Faces | 🔲 در انتظار | ✅ انجام شده |
| ۵ | بررسی لبه‌های باز یا قطعات شناور | Monochrome + Hidden Geometry | ⛔ انجام نشده | ✅ انجام شده |
| ۶ | هموارسازی لبه‌ها و ادغام سطوح | Soften/Smooth Edges | ⛔ انجام نشده | ✅ انجام شده |
