در فرآیند طراحی و اجرای سازه‌های ساختمانی، بخش زیرین ساختمان یعنی فونداسیون نقش کلیدی در انتقال بارها به زمین ایفا می‌کند. هرگونه ضعف یا خطا در طراحی پی، می‌تواند پایداری کل ساختمان را تحت تأثیر قرار دهد. در پروژه‌های مبتنی بر BIM، استفاده از نرم‌افزار Revit این امکان را فراهم می‌سازد که تمامی انواع فونداسیون به‌صورت دقیق و سه‌بعدی مدل‌سازی شوند. این رویکرد علاوه‌بر افزایش دقت مهندسی، باعث هماهنگی بهتر بین تیم‌های طراحی و اجرایی نیز خواهد شد.
یکی از مزیت‌های بزرگ Revit، پشتیبانی کامل از انواع پی‌های ساختمانی شامل پی منفرد (Isolated Footing)، پی نواری (Strip Footing)، پی ترکیبی (Combined Footing)، دیوار فونداسیون (Foundation Wall)، و فونداسیون اسلب (Slab Foundation) است. مدل‌سازی هر یک از این فونداسیون‌ها به‌صورت دیجیتال، امکان بررسی دقیق ابعاد، موقعیت و نحوه اتصال آن‌ها به ستون‌ها و دیوارهای باربر را فراهم می‌کند.
با استفاده از قابلیت‌های Revit، معماران و مهندسان سازه می‌توانند قبل از اجرای واقعی، مدل سه‌بعدی فونداسیون را بررسی و بهینه‌سازی کنند. این امر به‌ویژه در پروژه‌های پیچیده و سازه‌های چندطبقه اهمیت بالایی دارد؛ زیرا هرگونه مشکل احتمالی در جانمایی ستون‌ها، عمق پی‌ها، یا تداخل با تأسیسات زیرزمینی در همان مرحله طراحی قابل شناسایی و اصلاح خواهد بود. به این ترتیب، فونداسیون‌گذاری به‌صورت هوشمند و بدون خطا پیش خواهد رفت.
در فرآیند طراحی و اجرای ساختمان‌ها، فونداسیون به‌عنوان ستون فقرات سازه نقش اساسی دارد و کوچک‌ترین خطا در طراحی آن می‌تواند کل پروژه را تحت‌تأثیر قرار دهد. استفاده از نرم‌افزار Revit برای مدل‌سازی فونداسیون، امکان ایجاد یک مدل دقیق و هوشمند را فراهم می‌کند که تمام جزئیات اجرایی، ابعاد و ارتباط با دیگر المان‌های سازه‌ای در آن لحاظ شده است. این مدل‌سازی سه‌بعدی، علاوه بر کمک به کاهش خطاهای مهندسی، موجب افزایش سرعت تصمیم‌گیری و هماهنگی بین تیم‌های معماری، سازه و تأسیسات می‌شود.
با بهره‌گیری از قابلیت‌های Revit، مهندسان می‌توانند قبل از شروع عملیات اجرایی، تمامی پی‌های منفرد، نواری، ترکیبی، دیواری و اسلب را در محیط سه‌بعدی شبیه‌سازی کنند. این شبیه‌سازی دقیق باعث می‌شود که مشکلاتی مانند تداخل با شبکه تأسیسات زیرزمینی، اشتباه در عمق پی، یا جانمایی نادرست ستون‌ها، پیش از اجرای واقعی شناسایی و رفع شود. به این ترتیب، روند اجرای پروژه روان‌تر، سریع‌تر و ایمن‌تر خواهد بود.
استفاده از Revit در طراحی فونداسیون‌های ساختمانی، مزایای متعددی دارد:
در نهایت، مدل‌سازی فونداسیون در Revit تنها یک ابزار طراحی نیست، بلکه یک رویکرد پیشگیرانه برای کاهش ریسک‌های اجرایی و ارتقای کیفیت پروژه است. این مزیت باعث می‌شود که پروژه‌های ساختمانی با دقت، سرعت و ایمنی بیشتری اجرا شوند و در طول عمر سازه نیز پایداری آن تضمین گردد.
نرم‌افزار Revit ابزارهای متنوعی را برای ایجاد و مدیریت فونداسیون‌های ساختمانی ارائه می‌دهد که به مهندسان امکان می‌دهد انواع مختلف پی را با دقت بالا و مطابق استانداردهای سازه‌ای مدل‌سازی کنند. انتخاب صحیح نوع فونداسیون با توجه به شرایط خاک، بارگذاری و نوع سازه، از اهمیت ویژه‌ای برخوردار است. در ادامه، مهم‌ترین انواع فونداسیون که می‌توان در رویت مدل‌سازی کرد معرفی می‌شوند:

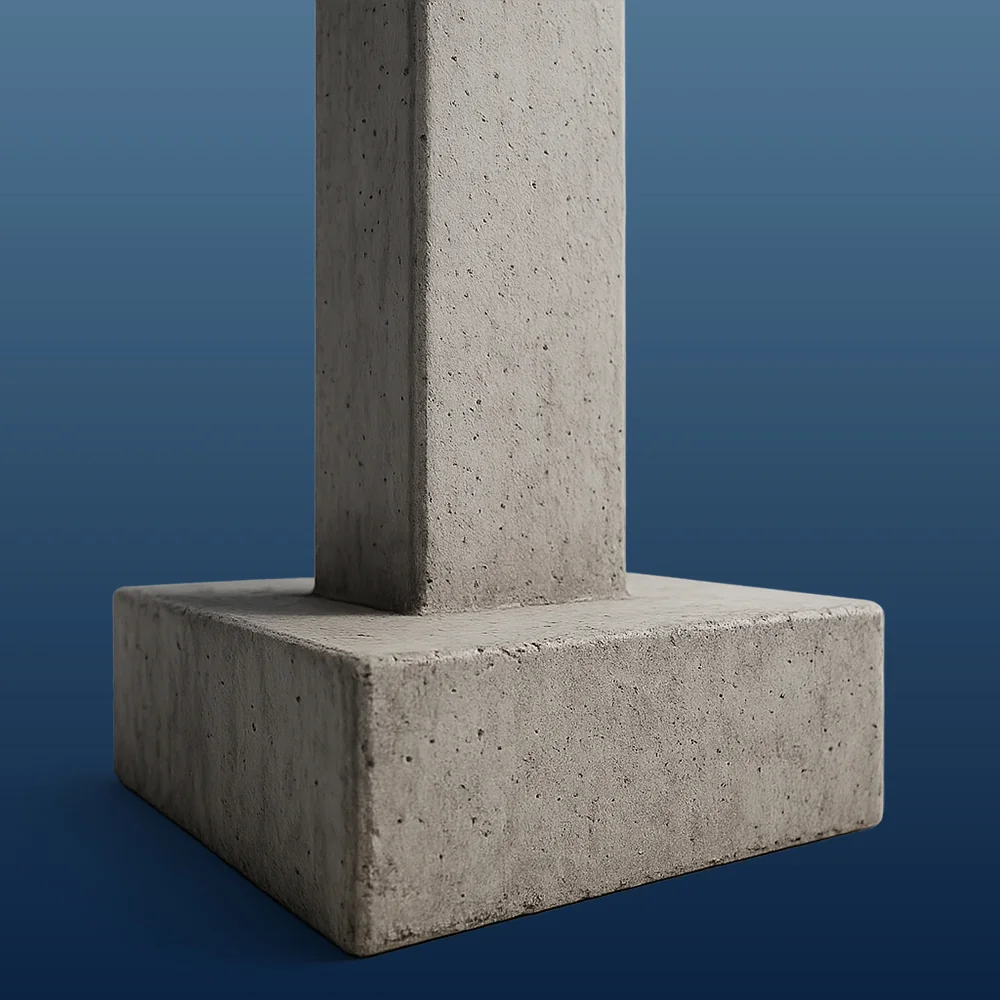

پی‌های منفرد یا Isolated Footing برای ستون‌های تکی مورد استفاده قرار می‌گیرند و بار هر ستون به‌صورت مستقل به خاک منتقل می‌شود. این نوع فونداسیون در Revit با امکان تنظیم دقیق ابعاد، عمق و جهت‌گیری مدل‌سازی می‌شود و گزینه‌ای مناسب برای ساختمان‌هایی با ستون‌های منفرد و بارگذاری سبک تا متوسط است.

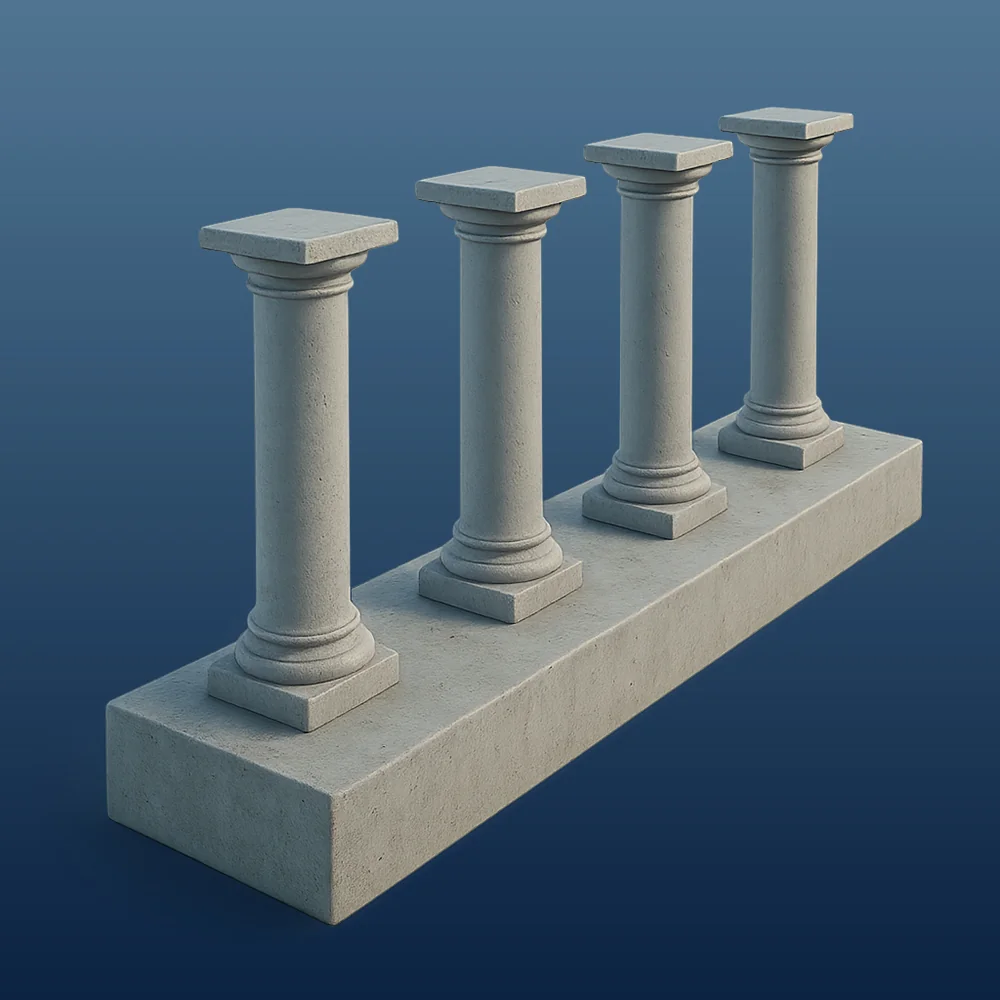

پی نواری زمانی کاربرد دارد که چند ستون یا دیوار باربر به‌صورت خطی قرار گرفته باشند. در این روش، بار سازه به‌طور یکنواخت روی یک نوار بتنی پخش می‌شود. مدل‌سازی پی نواری در Revit با ابزارهای Structural Foundation و قابلیت اتصال به دیوارها و ستون‌ها، روند طراحی را ساده و دقیق می‌کند.

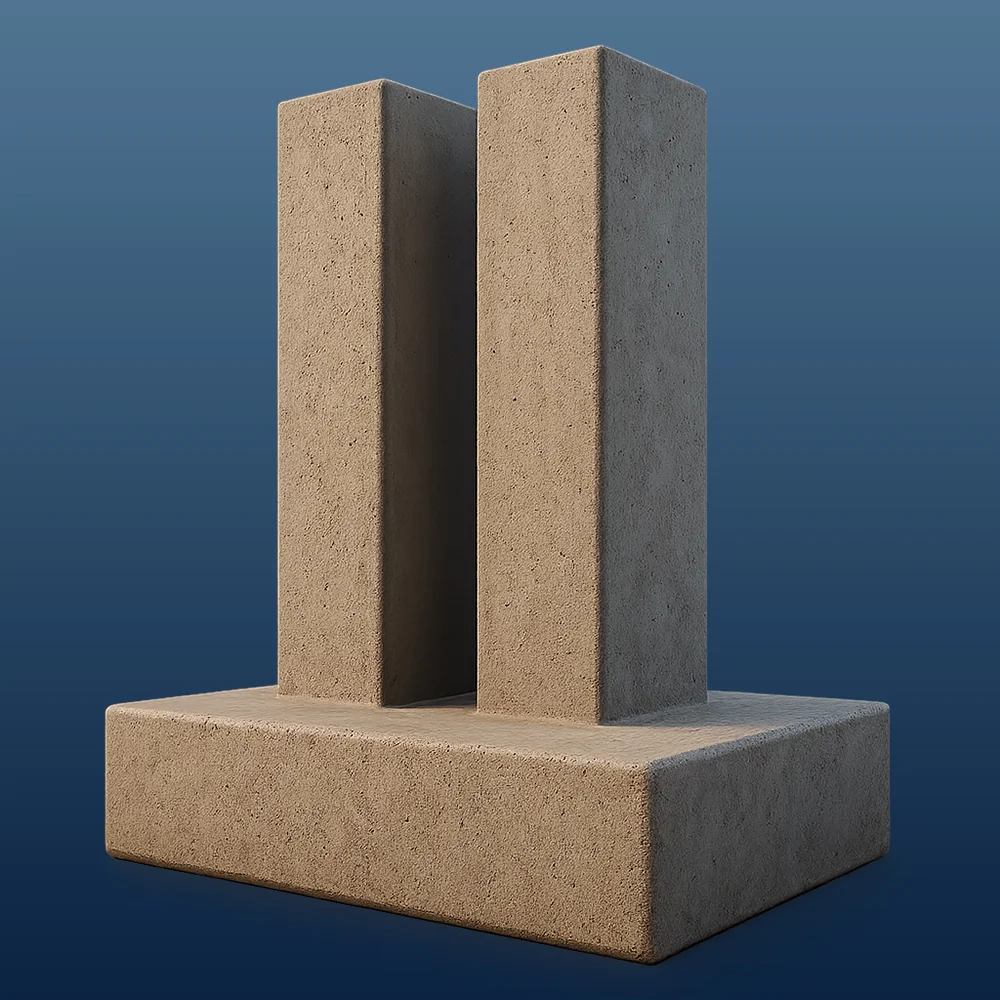

در مواقعی که فاصله بین ستون‌ها کم است و استفاده از پی منفرد موجب تداخل یا مشکل در خاک‌برداری می‌شود، از پی ترکیبی استفاده می‌شود. این نوع فونداسیون، بار دو یا چند ستون مجاور را به یک سطح مشترک منتقل می‌کند. در Revit می‌توان به‌راحتی پی‌های ترکیبی را ایجاد، ابعاد آن‌ها را تنظیم و جهت آن‌ها را برای هماهنگی کامل با سازه تغییر داد.

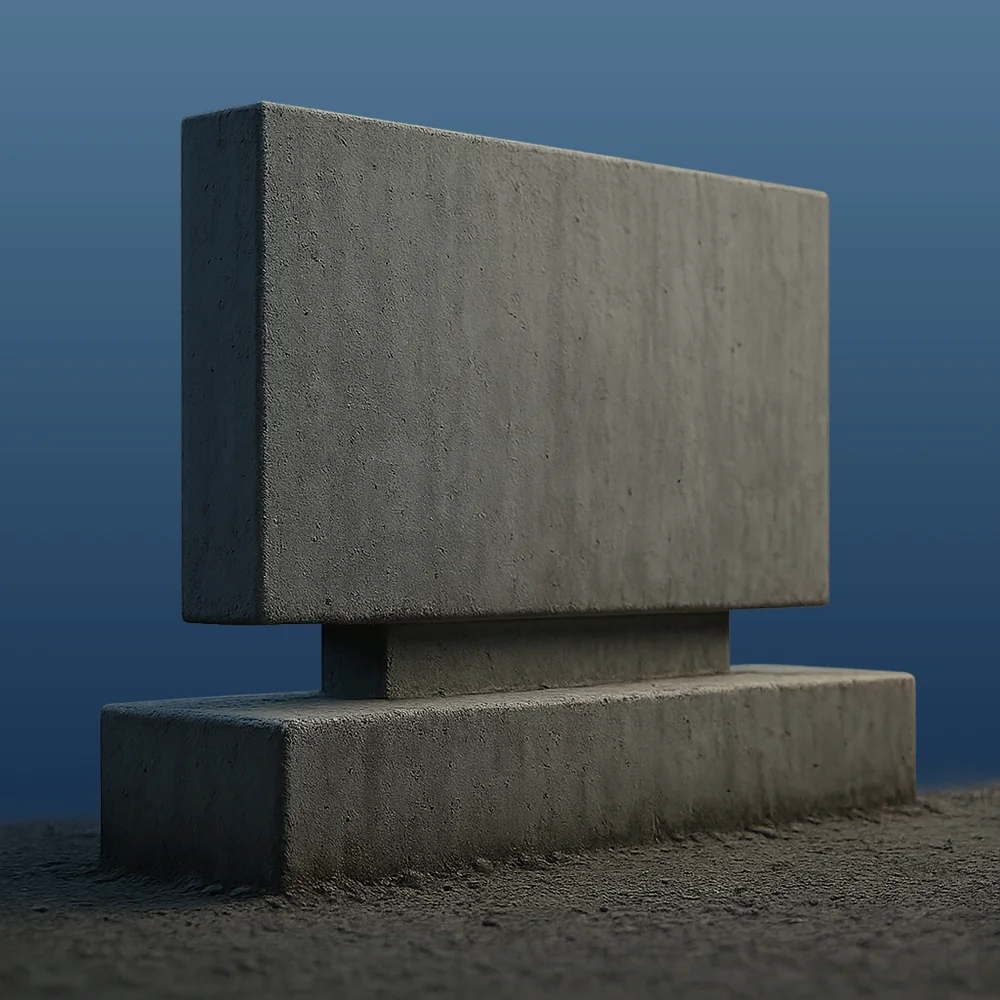

Foundation Wall برای انتقال بار دیوارهای باربر به خاک و ایجاد یکپارچگی بیشتر در سازه استفاده می‌شود. در رویت، این دیوارها به‌عنوان المان‌های سازه‌ای مستقل مدل‌سازی می‌شوند و قابلیت اتصال به پی‌ها و هم‌ترازی با Top of Footing را دارند. استفاده از دیوار فونداسیون علاوه بر استحکام بیشتر، مانع نشست‌های ناهمگون می‌شود.

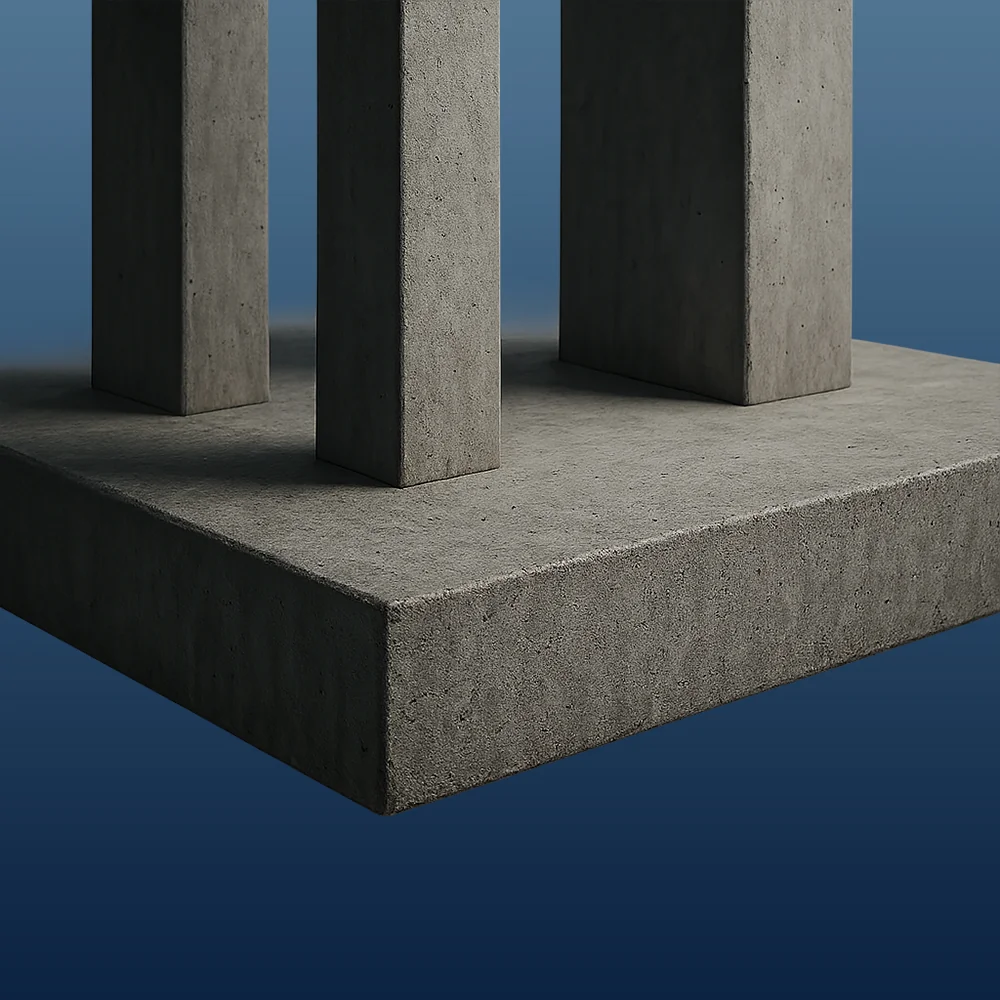

زمانی که تراکم ستون‌ها بالاست یا نیاز به یکپارچگی کامل زیرسازه وجود دارد، Foundation Slab بهترین گزینه است. این فونداسیون یک دال بتنی وسیع است که تمامی ستون‌ها و دیوارهای باربر را پوشش می‌دهد. در Revit، امکان ایجاد اسلب با ضخامت‌های مختلف، تعیین مسیر آرماتور و افزودن Slab Edge برای استحکام بیشتر وجود دارد.

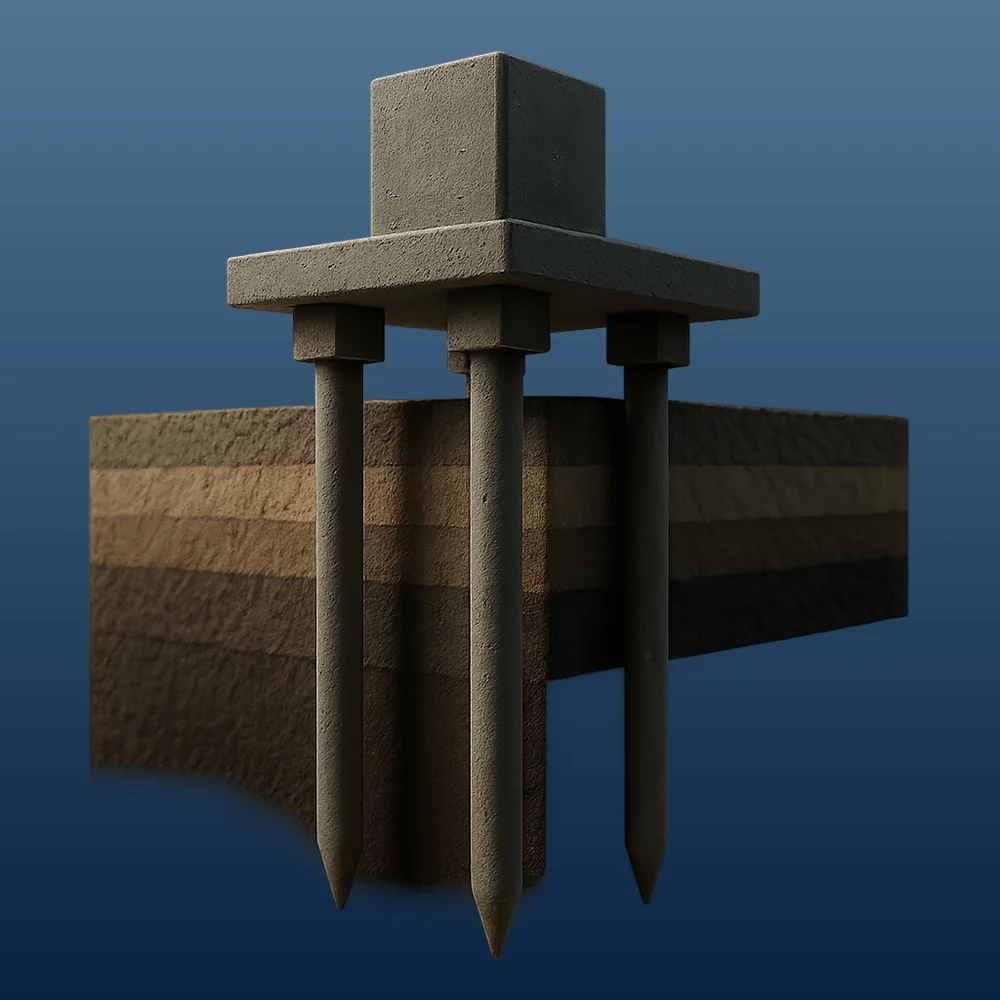

در شرایطی که خاک سطحی مقاومت کافی ندارد، از Pile Foundation استفاده می‌شود. این فونداسیون بار سازه را از طریق شمع‌ها به لایه‌های عمیق‌تر و مقاوم زمین منتقل می‌کند. در Revit می‌توان شمع‌ها را با ارتفاع و عمق دلخواه مدل‌سازی کرد و آن‌ها را به Hard Soil Level متصل نمود تا عملکرد واقعی سازه شبیه‌سازی شود.
با شناخت و استفاده صحیح از انواع فونداسیون ساختمانی در Revit، مهندسان قادر خواهند بود مدل‌هایی دقیق، بهینه و مطابق با الزامات پروژه‌های BIM ایجاد کنند. این موضوع، ضمن کاهش خطاهای اجرایی، موجب صرفه‌جویی در زمان و هزینه‌های پروژه نیز می‌شود.
| نوع فونداسیون | کاربرد اصلی | مزایا | محدودیت‌ها / شرایط استفاده |
|---|---|---|---|
| پی منفرد (Isolated Footing) | برای ستون‌های تکی و ساختمان‌های با بار سبک تا متوسط | سادگی اجرا، اقتصادی، مناسب برای زمین‌های مقاوم | نامناسب برای ستون‌های نزدیک یا خاک ضعیف |
| پی نواری (Strip Footing) | برای دیوارهای باربر یا ردیف ستون‌های خطی | توزیع یکنواخت بار، پیوستگی بهتر با دیوار | نیاز به خاک‌برداری خطی طولانی، محدود در خاک‌های ضعیف |
| پی ترکیبی (Combined Footing) | برای ستون‌های نزدیک که پی منفرد تداخل دارد | کاهش تداخل پی‌ها، افزایش پایداری سازه | مصرف بتن بیشتر و نیازمند طراحی دقیق |
| دیوار فونداسیون (Foundation Wall) | انتقال بار دیوارهای باربر به زمین | یکپارچگی سازه، جلوگیری از نشست ناهمگون | مناسب برای بارهای خطی، نیازمند محاسبه دقیق آرماتور |
| فونداسیون اسلب (Foundation Slab) | برای تراکم بالای ستون‌ها و نیاز به پی یکپارچه | یکپارچگی کامل، توزیع مناسب بار، مقاومت بالا | هزینه بالاتر و نیازمند کنترل دقیق نشست |
| فونداسیون شمعی (Pile Foundation) | برای خاک‌های ضعیف با لایه مقاوم در عمق | انتقال بار به لایه مقاوم، افزایش پایداری سازه | هزینه اجرا بالا، نیازمند تخصص در اجرا و طراحی |
برای دستیابی به یک مدل دقیق و استاندارد در پروژه‌های BIM، رعایت برخی نکات فنی در مدل‌سازی فونداسیون‌های ساختمانی با Revit ضروری است. این نکات موجب افزایش دقت طراحی، کاهش خطاهای اجرایی و بهبود هماهنگی بین تیم‌های معماری، سازه و تأسیسات می‌شود.
| مشکل رایج | علت بروز مشکل | راهکار پیشنهادی در Revit |
|---|---|---|
| عدم تطابق ارتفاع ستون‌ها با فونداسیون | تعریف نادرست Top/Bottom Footing Level | بررسی و اصلاح سطوح پروژه قبل از جانمایی ستون‌ها |
| تداخل پی‌های منفرد یا نواری | فاصله کم بین ستون‌ها و انتخاب نوع پی نامناسب | استفاده از Combined Footing یا Foundation Slab |
| خطا در جانمایی Foundation Wall | قرار دادن پی روی دیوار غیر باربر یا در Level نادرست | استفاده از ابزار Pick Lines و کنترل سه‌بعدی قبل از نهایی‌سازی |
| اختلاف بین نقشه‌های سازه‌ای و مدل Revit | عدم هماهنگی با تیم سازه و به‌روزرسانی‌های پروژه | استفاده از قابلیت Coordination Review و همگام‌سازی فایل‌ها |
| نشست نامتقارن در مدل‌سازی شمع‌ها | جانمایی شمع‌ها بدون توجه به سطح خاک مقاوم | تعریف Level مخصوص Hard Soil و اتصال شمع‌ها به این سطح |
یکی از مهم‌ترین مراحل در مدل‌سازی فونداسیون، تعیین دقیق سطح بالایی و پایینی پی‌ها است.
در Revit باید سطوحی مانند Top of Footing و Bottom of Footing تعریف شوند تا ارتفاع ستون‌ها و دیوارها به‌درستی با فونداسیون هماهنگ شود.
این کار علاوه بر دقت در جانمایی، از مشکلاتی مانند نشست نامتقارن یا ناهماهنگی در اتصال المان‌های سازه‌ای جلوگیری می‌کند.
Revit ابزارهای تخصصی برای مدل‌سازی فونداسیون ارائه می‌دهد.
ابزار Add Columns امکان اختصاص سریع پی‌ها به تمام ستون‌ها را فراهم می‌کند و
با ابزار Slab Edge می‌توان به اسلب‌های فونداسیون، لبه‌های مقاوم اضافه کرد تا استحکام سازه افزایش یابد.
استفاده درست از این ابزارها، سرعت مدل‌سازی را بالا می‌برد و احتمال خطای انسانی را به حداقل می‌رساند.
در پروژه‌هایی با تراکم بالای ستون‌ها و دیوارهای باربر، احتمال تداخل فونداسیون‌ها وجود دارد.
با استفاده از قابلیت‌های سه‌بعدی Revit و نمای 3D View می‌توان موقعیت تمامی پی‌ها را بررسی و قبل از اجرای واقعی اصلاح کرد.
همچنین ترکیب پی‌های منفرد نزدیک به هم به Combined Footing یا استفاده از Foundation Slab باعث بهبود چیدمان و کاهش مشکلات خاک‌برداری خواهد شد.
رعایت این نکات کلیدی در مدل‌سازی فونداسیون با Revit، منجر به ایجاد یک مدل دقیق، هماهنگ و قابل‌اعتماد می‌شود که ریسک خطاهای اجرایی را به حداقل رسانده و کیفیت پروژه‌های ساختمانی را افزایش می‌دهد.
| پارامتر / ابزار | کاربرد اصلی | مزیت در مدل‌سازی دقیق | نکات حرفه‌ای |
|---|---|---|---|
| Top of Footing Level | تعریف سطح بالایی فونداسیون برای تراز ستون‌ها و دیوارها | جلوگیری از اختلاف تراز و نشست نامتقارن | همیشه با نقشه‌های سازه‌ای هماهنگ شود تا اتصال صحیح المان‌ها تضمین شود. |
| Bottom of Footing Level | تعیین عمق پایین فونداسیون برای کنترل ارتفاع پی | دقت در محاسبات بار و کاهش خطای حفاری | در خاک‌های ضعیف، سطح پایین پی باید با محاسبات ژئوتکنیک هماهنگ شود. |
| Add Columns | اختصاص سریع پی به تمام ستون‌های انتخابی | افزایش سرعت مدل‌سازی و کاهش خطاهای دستی | قبل از استفاده، حتماً سطوح Top و Bottom Footing بررسی شوند. |
| Slab Edge | افزودن لبه مقاوم به اسلب فونداسیون | تقویت مقاومت جانبی و جلوگیری از لب‌پریدگی بتن | برای پروژه‌های با بار جانبی بالا توصیه می‌شود. |
| 3D View & Section | کنترل بصری محل قرارگیری و عدم تداخل پی‌ها | افزایش دقت مدل و کاهش ریسک تداخلات اجرایی | ترجیحاً قبل از نهایی‌سازی مدل، یک مرور سه‌بعدی کامل انجام دهید. |
در طراحی و اجرای هر سازه، فونداسیون به‌عنوان اصلی‌ترین بخش انتقال بار به زمین، نقشی حیاتی ایفا می‌کند. مدل‌سازی این بخش در نرم‌افزار Revit، با توجه به رویکرد BIM، امکانی فراهم می‌کند تا قبل از شروع عملیات اجرایی، تمامی جزئیات به‌صورت دقیق و سه‌بعدی شبیه‌سازی شوند. این رویکرد باعث می‌شود مشکلات احتمالی مانند تداخل فونداسیون‌ها، عمق نامناسب پی یا عدم هماهنگی با دیوارها و ستون‌ها، پیش از اجرا شناسایی و برطرف شوند.
انتخاب صحیح نوع پی متناسب با شرایط خاک و نوع سازه، تعریف دقیق Levelهای پروژه مانند Top of Footing و Bottom of Footing، و استفاده از ابزارهایی همچون Add Columns و Slab Edge، همگی در افزایش کیفیت طراحی و کاهش خطاهای اجرایی نقش کلیدی دارند. نتیجه این فرایند، مدلی یکپارچه و هوشمند است که علاوه‌بر افزایش سرعت طراحی، موجب صرفه‌جویی در زمان، هزینه و کاهش ریسک‌های مهندسی در طول اجرای پروژه می‌شود.
در نهایت، مدل‌سازی انواع فونداسیون ساختمانی در Revit تنها یک گام فنی نیست، بلکه رویکردی پیشرفته برای ارتقای دقت، کیفیت و ایمنی پروژه‌های ساختمانی است. به‌کارگیری این روش‌ها، مسیر اجرای پروژه را به شکلی حرفه‌ای و استاندارد هموار می‌کند و عمر مفید سازه را به‌طور قابل‌توجهی افزایش می‌دهد.
| روش طراحی | دقت مدل‌سازی | زمان طراحی و اصلاح | احتمال بروز خطا | هماهنگی با تیم‌های پروژه |
|---|---|---|---|---|
| روش سنتی (دستی / 2D CAD) | متوسط؛ وابسته به تجربه مهندس | طولانی؛ نیاز به اصلاحات مکرر | بالا؛ به‌علت نبود شبیه‌سازی سه‌بعدی | کم؛ نیازمند تطابق دستی نقشه‌ها |
| روش مدرن با Revit (BIM) | بسیار بالا؛ مدل‌سازی دقیق سه‌بعدی | کوتاه؛ اصلاحات سریع و خودکار | کم؛ به‌علت شبیه‌سازی و کنترل تداخلات | بالا؛ اطلاعات یکپارچه برای کل تیم‌ها |
