در فرایند مدلسازی سه‌بعدی، دستیابی به فرم‌هایی که هم از نظر ساختاری متقارن باشند و هم انعطاف‌پذیری لازم برای ویرایش‌های خلاقانه را داشته باشند، یک نیاز اساسی برای طراحان در زمینه‌های مختلف است؛ از طراحی صنعتی گرفته تا تولید محتوای گرافیکی و بازی‌سازی.
نرم‌افزار 3ds Max با ارائه ابزارهای متنوع و حرفه‌ای، امکان تولید فرم‌هایی دقیق و قابل کنترل را فراهم می‌کند. دو مورد از این ابزارها، یعنی Symmetry Modifier و FFD (Free Form Deformation)، به‌صورت ترکیبی، قدرتی چشمگیر برای خلق مدل‌های پیچیده و در عین حال ساختارمند در اختیار کاربران قرار می‌دهند.
هدف این مقاله بررسی نقش این دو ابزار در بهینه‌سازی فرایند مدلسازی، افزایش سرعت اجرای طرح‌ها، و ایجاد فرم‌های متنوع با کمترین میزان ویرایش مستقیم هندسی است. در ادامه، ضمن معرفی عملکرد این ابزارها، به نحوه تلفیق آن‌ها برای ساخت آبجکت‌های دقیق و انعطاف‌پذیر خواهیم پرداخت.
ابزار Symmetry Modifier یکی از پرکاربردترین ابزارها در نرم‌افزار 3ds Max است که به طراحان اجازه می‌دهد تا با اعمال تقارن محوری روی مدل‌های سه‌بعدی، روند ساخت و بهینه‌سازی مدل را تسهیل کنند. این ابزار با حذف نیاز به مدلسازی دستی در هر دو سمت آبجکت، امکان ایجاد توپولوژی یکنواخت، منظم و قابل ویرایش را فراهم می‌کند.
با استفاده از این مدیفایر، می‌توان یک نیمه از مدل را طراحی کرد و به‌طور خودکار نیمه دیگر را به‌صورت آینه‌ای تولید نمود. این ویژگی به‌ویژه در طراحی اجسام متقارن مانند مبلمان، قطعات صنعتی، وسایل تزئینی و شخصیت‌های انسانی کاربرد گسترده‌ای دارد.
Symmetry Modifier معمولاً در مراحل ابتدایی یا میانی پروژه اعمال می‌شود و قابلیت تغییر محور تقارن (X، Y یا Z) و کنترل موقعیت مرز تقارن را نیز داراست. این انعطاف‌پذیری بالا، امکان طراحی فرم‌هایی پیچیده با حداقل تلاش را برای کاربر فراهم می‌کند.
در مجموع، ابزار Symmetry یک گزینه ایده‌آل برای طراحانی است که به دنبال افزایش بهره‌وری و دقت در روند مدلسازی سه‌بعدی خود هستند. در ادامه، خواهیم دید که چگونه این ابزار در کنار FFD می‌تواند موجب خلق فرم‌هایی بسیار متنوع و حرفه‌ای شود.

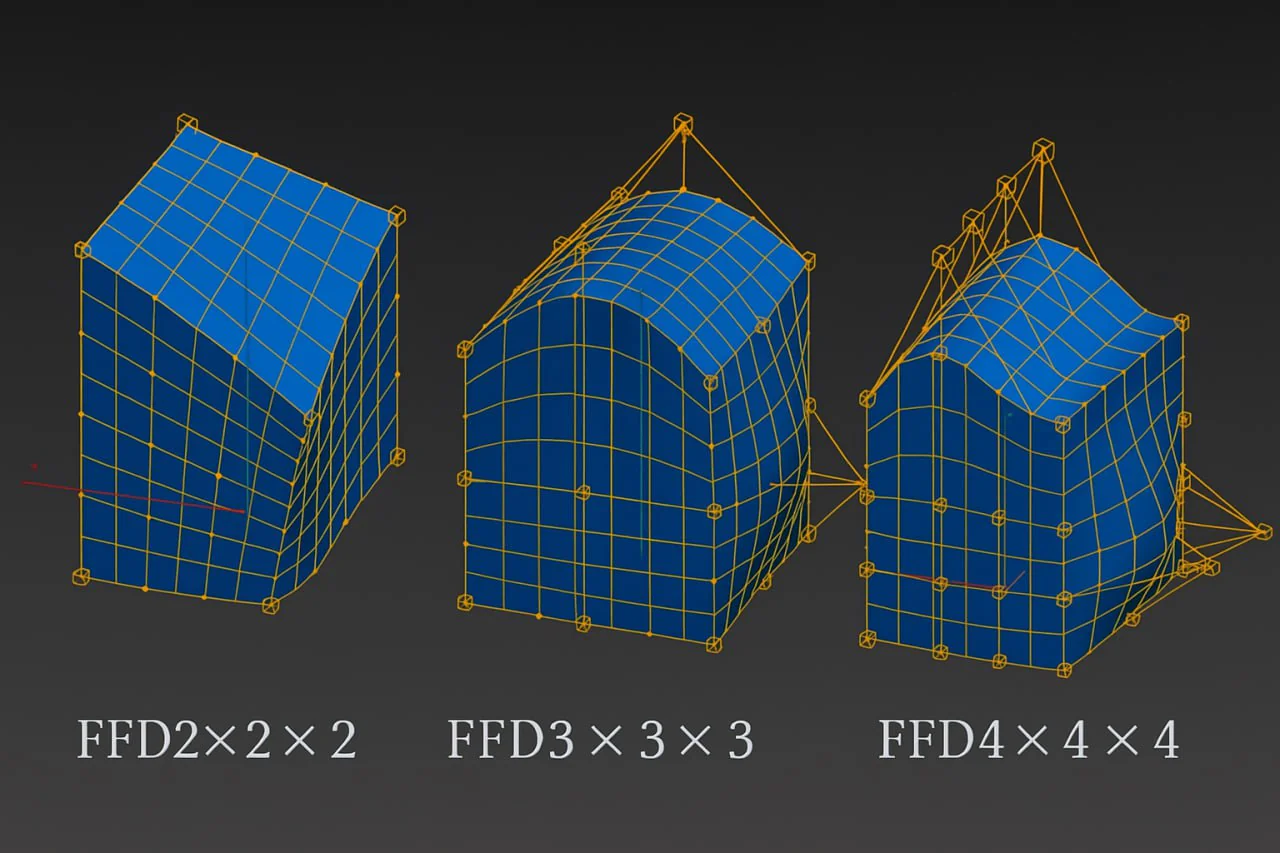

| نوع FFD | تعداد نقاط کنترل | سطح کنترل هندسی | موارد استفاده توصیه‌شده | ویژگی متمایز |
|---|---|---|---|---|
| FFD 2x2x2 | ۸ نقطه | کم | تغییرات ساده و کلی در حجم | سریع‌ترین عملکرد با حداقل پیچیدگی |
| FFD 3x3x3 | ۲۷ نقطه | متوسط | ایجاد خمیدگی‌های ملایم، اصلاح فرم‌های اولیه | تعادل مناسب بین دقت و سادگی |
| FFD 4x4x4 | ۶۴ نقطه | زیاد | کنترل دقیق بر روی فرم‌های پیچیده و ارگانیک | بیشترین دقت در ویرایش منعطف مدل |
| FFD(Box) | سفارشی‌سازی دستی | بسیار بالا | تغییرات موضعی و ساخت شبکه کنترل دلخواه | انعطاف کامل در تعیین تعداد تقسیمات شبکه |
| ویژگی‌ها / ابزارها | Symmetry Modifier | FFD Modifier |
|---|---|---|
| هدف اصلی | ایجاد تقارن دقیق و یکنواخت در مدل | ایجاد تغییر فرم منعطف بدون تخریب توپولوژی |
| نوع تأثیر روی هندسه | تقارن آینه‌ای حول یک محور مشخص | تغییرات غیرخطی از طریق شبکه کنترلی |
| ویرایش مستقیم مش | خیر | خیر |
| نقش در فرآیند مدلسازی | ساخت ساختار متقارن و تمیز | فرم‌دهی خلاقانه و انعطاف‌پذیر |
| سطح دقت و کنترل | بسیار بالا در ساختار تقارن | بسیار بالا در تغییر فرم حجمی |
| قابلیت ترکیب با ابزارهای دیگر | قابل ترکیب با TurboSmooth، Edit Poly، FFD و غیره | قابل ترکیب با Symmetry، Bend، Edit Poly و غیره |
| کاربردهای رایج | طراحی شخصیت‌ها، مبلمان، مدل‌های صنعتی متقارن | مدلسازی ارگانیک، طراحی فرم‌های تزئینی و انعطاف‌پذیر |
ترکیب دو ابزار Symmetry و FFD در فرآیند مدلسازی سه‌بعدی، روشی بسیار مؤثر برای تولید فرم‌هایی پیچیده، جذاب و کاربردی با حداقل میزان تلاش و ویرایش مستقیم مش است. این تکنیک، ابتدا با ساخت یک فرم ساده اما متقارن آغاز می‌شود و سپس با استفاده از FFD، فرم نهایی به شکلی خلاقانه، منحنی‌وار و شخصی‌سازی‌شده تغییر می‌یابد.
در این فرآیند، Symmetry نقش ایجاد ساختار یکنواخت، متقارن و دقیق را برعهده دارد، در حالی‌که FFD به طراح اجازه می‌دهد تغییرات ظاهری و حجمی غیرخطی را بدون از دست رفتن تقارن اولیه یا پیچیدگی توپولوژی، اعمال کند. نتیجه این ترکیب، ایجاد فرم‌هایی پویا و متنوع با ساختار قابل‌کنترل و اصلاح‌پذیر است.
این روش به‌ویژه در طراحی اجسام تزئینی، فرم‌های ارگانیک، آبجکت‌های تزئینی معماری، یا عناصر گرافیکی که نیازمند انعطاف‌پذیری فرم هستند بسیار مؤثر و کاربردی است.
استفاده ترکیبی از این ابزارها، امکان خلق مدل‌هایی پیشرفته، قابل اصلاح و خلاقانه را فراهم می‌سازد که در پروژه‌های حرفه‌ای، سرعت تولید و کیفیت خروجی را به‌طرز چشمگیری افزایش می‌دهد.
| مرحله | ابزار مورد استفاده | هدف اصلی | نکته اجرایی کلیدی |
|---|---|---|---|
| ۱. مدلسازی پایه | Box Modeling یا Polygon Modeling | ایجاد شکل کلی، ساده و ساختارمند | رعایت تناسبات اولیه حجم و وضوح فرم پایه |
| ۲. اعمال تقارن | Symmetry Modifier | ایجاد فرم متقارن و یکنواخت | تنظیم دقیق محور تقارن (X/Y/Z) و مرکز هندسه |
| ۳. فرم‌دهی منعطف | FFD 3x3x3 یا 4x4x4 | اعمال خمیدگی، فشرده‌سازی یا پیچش نرم | جابجایی کنترل‌پوینت‌ها به‌صورت پیوسته برای حفظ توپولوژی |
| ۴. تکمیل جزئیات | Edit Poly، Extrude، Inset | افزودن عناصر نهایی به فرم شکل‌گرفته | استفاده از Reset XForm و Center Pivot برای ثبات عملکرد مدیفایرها |
ترکیب دو ابزار قدرتمند FFD و Symmetry Modifier در نرم‌افزار 3ds Max، روشی مؤثر و هوشمندانه برای ساخت مدل‌هایی متقارن، پیچیده و در عین حال قابل انعطاف فراهم می‌کند. این ترکیب به طراحان کمک می‌کند تا با حفظ دقت و نظم هندسی، فرم‌هایی خلاقانه و منحصربهفرد تولید کنند.
چه در طراحی صنعتی، چه در مدلسازی اجسام دکوراتیو یا فرم‌های ارگانیک، این رویکرد نه‌تنها سرعت و کیفیت پروژه را بهبود می‌بخشد، بلکه با حفظ توپولوژی بهینه، امکان اصلاح و توسعه مدل را در مراحل بعدی به‌راحتی فراهم می‌سازد. استفاده از این تکنیک‌ها برای طراحانی که به‌دنبال حرفه‌ای‌تر شدن در محیط 3ds Max هستند، کاملاً توصیه می‌شود.
