از مدل تا متره: استخراج دقیق BOQ در محیط Revit

در دنیای امروزِ مهندسی عمران و معماری، دستیابی به متره دقیق و سریع نقشی کلیدی در کنترل هزینه و زمان پروژه‌ها ایفا می‌کند. ابزارهای سنتی متره‌برداری، به‌ویژه در پروژه‌های بزرگ و پیچیده، نه‌تنها زمان‌بر بلکه مستعد خطاهای انسانی هستند. در این میان، نرم‌افزار Revit به‌عنوان یکی از پیشرفته‌ترین بسترهای مدل‌سازی اطلاعات ساختمان (BIM)، قابلیت‌هایی را ارائه می‌دهد که فرآیند استخراج احجام و تهیه BOQ را از حالت دستی به یک روند هوشمند، دقیق و قابل اطمینان تبدیل می‌کند. در این مقاله، با تمرکز بر امکانات بومی Revit برای ساخت جداول متره، فیلتر داده‌ها، و مدیریت تداخل حجمی، بررسی می‌کنیم که چگونه می‌توان از طریق یک مدل سه‌بعدی، به گزارش‌هایی دقیق، ساخت‌یافته و قابل تطابق با فرمت‌های استاندارد BOQ دست یافت. این مقاله به‌ویژه برای مهندسان، مترورها و متخصصان BIM طراحی شده که به دنبال کاهش خطا، صرفه‌جویی در زمان و افزایش دقت در متره‌برداری پروژه‌های ساختمانی هستند.

اهمیت متره دقیق در پروژه‌های عمرانی

در پروژه‌های عمرانی، دقت در متره‌برداری تأثیر مستقیمی بر صحت برنامه‌ریزی، تخمین هزینه، کنترل بودجه و اجرای صحیح عملیات اجرایی دارد. هرگونه خطا یا عدم‌تناسب در برآورد حجم مصالح، می‌تواند منجر به افزایش هزینه‌های مستقیم، تأخیرهای زمانی، و تضاد بین تیم‌های طراحی، اجرا و کارفرما شود. بنابراین، داشتن یک سیستم قابل اعتماد برای محاسبه احجام سازه‌ای و استخراج مقادیر دقیق، یک الزام حرفه‌ای در مدیریت پروژه‌های ساختمانی محسوب می‌شود. به‌ویژه در پروژه‌هایی با ساختارهای پیچیده یا حجم بالای آیتم‌های سازه‌ای، استفاده از روش‌های دستی متره‌برداری دیگر پاسخ‌گوی نیازهای مهندسی دقیق نیست. اینجاست که ابزارهایی همچون Revit، با قابلیت‌های مدل‌سازی اطلاعاتی و ایجاد ارتباط منطقی میان اجزای مختلف سازه، امکان متره‌برداری سه‌بعدی، هوشمند و بدون خطا را فراهم می‌آورند. افزون بر این، دقت در متره تأثیر مستقیمی بر تهیه صورت وضعیت‌ها، مناقصه‌ها، برآورد اولیه پروژه و همچنین مقایسه عملکرد واقعی با تخمین‌ها دارد. یک متره دقیق و ساخت‌یافته نه‌تنها در فاز طراحی و بودجه‌بندی بلکه در حین اجرا و کنترل پروژه نیز به‌عنوان مرجع معتبر تصمیم‌گیری عمل می‌کند.

مقایسه عملکرد متره‌برداری سنتی با متره هوشمند در Revit

ویژگی	متره سنتی (۲D)	متره در Revit (BIM)
سرعت محاسبه	پایین و زمان‌بر	بسیار سریع و خودکار
میزان خطای انسانی	بالا و وابسته به دقت فردی	حداقل خطا با داده‌های هوشمند
درک روابط حجمی	محدود به تفسیر دوبعدی	نمایش دقیق سه‌بعدی و تعاملی
انعطاف در خروجی	نیازمند بازطراحی در اکسل	قابلیت مستقیم خروجی به Excel/BOQ
قابلیت به‌روزرسانی	دستی و پرخطر	دینامیک و هم‌زمان با تغییر مدل

مزایای استفاده از Revit برای استخراج BOQ

اتوماسیون فرآیند متره

یکی از مهم‌ترین مزایای استفاده از Revit در فرآیند متره، امکان اتوماسیون کامل محاسبه احجام و تولید جداول مقادیر است. برخلاف روش‌های سنتی که نیاز به تفسیر نقشه‌های دوبعدی، اندازه‌گیری دستی و ثبت اطلاعات در صفحات گسترده دارند، Revit با قابلیت‌های مدل‌سازی اطلاعات ساختمان (BIM)، به‌طور خودکار داده‌های حجمی، ابعادی و موقعیتی را از مدل استخراج کرده و در قالب Scheduleهای قابل سفارشی‌سازی ارائه می‌دهد. این موضوع باعث صرفه‌جویی چشمگیر در زمان و افزایش بهره‌وری تیم متره می‌شود.

درک بهتر روابط حجمی

در محیط Revit، عناصر سازه‌ای نظیر ستون، تیر، فونداسیون، دال، دیوار و دیافراگم به‌صورت سه‌بعدی و با هوش تعاملی نمایش داده می‌شوند. این ویژگی کمک می‌کند تا روابط حجمی بین اجزا بهتر درک شده و تداخل‌های اجرایی یا تکرارهای حجمی به‌راحتی شناسایی شوند. برای مثال، در مواردی که یک تیر از میان دو فونداسیون عبور می‌کند، در روش سنتی ممکن است بخشی از حجم آن به‌اشتباه دوبار در متره لحاظ شود. اما در Revit با قابلیت نمایش گرافیکی و Box Section، می‌توان این هم‌پوشانی‌ها را به‌دقت کنترل و اصلاح کرد.

کاهش خطاهای انسانی

در روش‌های دستی متره، همواره احتمال خطای انسانی در برداشت، ثبت یا تحلیل اطلاعات وجود دارد. این خطاها می‌توانند منجر به انحراف‌های مالی و فنی جدی در پروژه شوند. استفاده از Revit با ساختار داده‌محور، نه‌تنها این خطاها را به حداقل می‌رساند بلکه امکان استانداردسازی فرآیند متره و ایجاد قالب‌های ثابت برای پروژه‌های مشابه را فراهم می‌سازد. هر المان در Revit دارای مشخصات هندسی، نوع، موقعیت و ویژگی‌های ساختاری است که به‌صورت خودکار در Scheduleها لحاظ شده و احتمال فراموشی یا اشتباه محاسباتی را به‌شدت کاهش می‌دهد.

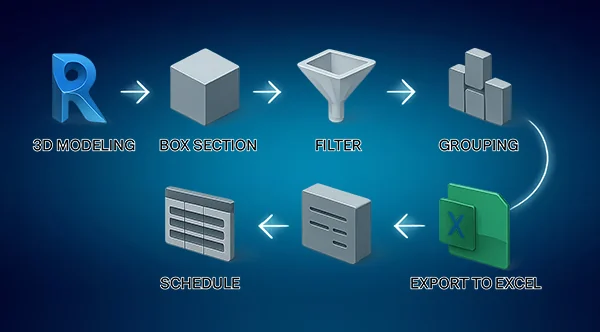

مراحل گام‌به‌گام استخراج متره از مدل Revit

مراحل کلیدی برای استخراج دقیق BOQ از مدل Revit

گام	عنوان مرحله	ابزار یا مسیر در Revit	خروجی یا هدف مرحله
۱	آماده‌سازی مدل سه‌بعدی	مدل‌سازی صحیح با دسته‌بندی سازه‌ای	مدلی با اجزای قابل‌تشخیص برای متره
۲	برش ناحیه با Section Box	نمای سه‌بعدی → فعال‌سازی Section Box	تفکیک بصری لایه‌ها و سطوح سازه‌ای
۳	فیلتر عناصر مورد نیاز	Select All → Filter → فقط Structural	انتخاب فقط اجزای مربوط به متره خاص
۴	ساخت Schedule اختصاصی	View → Schedules → Schedule/Quantities	جدول خام اطلاعات حجمی و هندسی
۵	گروه‌بندی و محاسبه مقادیر	Sorting/Grouping + Formatting	تجمیع داده‌ها بر اساس Type و Family
۶	خروجی به اکسل یا BOQ	Right Click → Export → Excel	دریافت فایل نهایی برای برآورد یا صورت وضعیت

۱. آماده‌سازی مدل سه‌بعدی

پیش از آغاز فرآیند متره‌برداری، لازم است مدل سه‌بعدی به‌طور کامل و استاندارد ساخته شده باشد. در Revit، هر عنصر باید به‌درستی با دسته‌بندی و ویژگی‌های خاص خود تعریف شده باشد؛ به‌عنوان مثال، ستون‌ها باید با دسته‌بندی Structural Columns، تیرها با Structural Framing و فونداسیون‌ها با Structural Foundations مشخص شوند. این انسجام داده‌ای در مدل‌سازی، پایه‌ای برای استخراج دقیق BOQ است و هرگونه اشتباه در مرحله مدل‌سازی منجر به انحراف در متره خواهد شد.

۲. استفاده از ابزار Box Section برای تفکیک سطوح

ابزار Box Section در Revit امکان برش مدل سه‌بعدی در سطح دلخواه را فراهم می‌کند. با تنظیم ارتفاع این جعبه، می‌توان به‌صورت دقیق یک سطح مشخص مانند فونداسیون، طبقه همکف یا سقف اول را ایزوله کرده و تنها همان بخش را برای متره‌برداری انتخاب نمود. این تکنیک به‌ویژه در تفکیک احجام تودرتو یا هم‌پوشان (مانند محل اتصال ستون به فونداسیون) بسیار کاربردی است و دید مهندسی بهتری در اختیار کاربر قرار می‌دهد.

۳. فیلتر کردن عناصر سازه‌ای

پس از محدودسازی دید با Box Section، با استفاده از ابزار Filter در Revit می‌توان تنها المان‌های مورد نظر را انتخاب کرد. برای مثال، انتخاب فقط Structural Foundations و حذف دیگر دسته‌ها. این مرحله کلیدی برای جلوگیری از درهم‌آمیختگی آیتم‌ها در متره است و امکان ایجاد جداول اختصاصی برای هر گروه سازه‌ای مانند فونداسیون، ستون یا دال را فراهم می‌سازد.

۴. ساخت Schedule اختصاصی برای فونداسیون و ستون

از طریق مسیر View → Schedules → Schedule/Quantities می‌توان جدول متره مورد نظر را ایجاد کرد. با انتخاب دسته‌بندی مناسب (مثلاً Structural Foundations)، فیلدهای مورد نیاز مانند Family، Type، Count، Length، Width، Thickness و Volume به جدول اضافه می‌شوند. این داده‌ها به‌صورت لحظه‌ای از مدل گرفته شده و به‌روزرسانی‌های آتی در مدل نیز به‌طور خودکار در جدول منعکس خواهند شد.

۵. گروه‌بندی بر اساس Family و Type

برای به‌دست آوردن تجمیع مقادیر، لازم است جدول بر اساس پارامترهای Family و سپس Type گروه‌بندی شود. با غیرفعال‌سازی گزینه Itemize every instance و استفاده از قابلیت Sorting & Grouping، Revit می‌تواند آیتم‌های مشابه را به‌صورت تجمیعی نمایش دهد؛ مثلاً ۱۲ فونداسیون از نوع F1 را در یک ردیف با جمع تعداد و حجم کل نمایش دهد. این کار باعث کاهش خطاهای تجمیع و تطابق بهتر با ساختار BOQ می‌شود.

۶. جمع‌زدن حجم‌ها و محاسبه دقیق BOQ

در مرحله نهایی، با فعال‌سازی گزینه Calculate Totals در بخش Formatting، می‌توان جمع نهایی حجم‌ها را برای هر گروه محاسبه کرد. این مقادیر مستقیماً در BOQ پروژه وارد می‌شوند. همچنین در صورت نیاز به دسته‌بندی پیچیده‌تر (مثلاً تمایز بین Drop Beam و Ground Beam)، می‌توان از پارامترهای سفارشی یا گروه‌بندی بر اساس Level استفاده کرد. در نهایت، خروجی را می‌توان به فرمت Excel منتقل کرده یا مستقیماً از جدول در محیط Revit برای مستندسازی استفاده کرد.

فیلدهای ضروری برای ساخت جدول متره حرفه‌ای در Revit

نام فیلد در Revit	کاربرد در متره‌برداری	نوع داده	مثال مقداری
Family	شناسایی نوع کلی المان (مثل ستون، فونداسیون)	متنی (Text)	Rectangular Footing
Type	تعیین مدل خاص یا زیرنوع	متنی (Text)	F3, CF2, 400mm Slab
Count	تعداد المان‌ها برای هر نوع	عددی (Integer)	12
Length / Width	ابعاد هندسی فونداسیون یا تیر	میلی‌متر (mm)	1200 × 1500
Foundation Thickness	ضخامت یا ارتفاع المان	میلی‌متر (mm)	400
Volume	حجم دقیق المان برای برآورد بتن	متر مکعب (m³)	0.58 m³

نکات کلیدی در جلوگیری از اشتباهات متره

بررسی تداخل حجمی بین تیر و فونداسیونیکی از رایج‌ترین خطاها در متره‌برداری، محاسبه مضاعف حجمی در محل تقاطع اجزا مانند تیر و فونداسیون است. در بسیاری از پروژه‌ها، تیرهایی که از دل فونداسیون عبور می‌کنند، بدون در نظر گرفتن هم‌پوشانی حجمی، به‌صورت مستقل متره می‌شوند. این موضوع منجر به افزایش غیرواقعی مقادیر مصالح می‌گردد. در Revit با استفاده از ابزارهایی نظیر Box Section و مشاهده گرافیکی مدل، می‌توان این نواحی تداخلی را به‌دقت تشخیص داد و از تکرار محاسبه حجم جلوگیری کرد.
استفاده از فیلترهای هوشمند برای جلوگیری از مقادیر تکراریدر صورت عدم فیلتر صحیح داده‌ها، ممکن است المان‌هایی نظیر ستون‌ها یا دیوارها که در سطوح مختلف پروژه تکرار شده‌اند، به‌صورت مضاعف در متره لحاظ شوند. Revit این امکان را می‌دهد که با استفاده از ابزار Filter، فقط دسته‌بندی خاصی از اجزا (مثلاً فقط فونداسیون یا فقط دال‌ها) در جداول متره وارد شوند. این رویکرد از ورود ناخواسته المان‌های تکراری به Schedule و در نتیجه برآورد اشتباه BOQ جلوگیری می‌کند.
گروه‌بندی صحیح برای اجتناب از تجمیع اشتباهدر جداول متره، نحوه گروه‌بندی عناصر نقش مهمی در درستی محاسبات دارد. اگر متره فقط بر اساس Family انجام شود (مثلاً “Rectangular Beam”)، تمام تیرها با انواع و عملکردهای مختلف در یک ردیف تجمیع می‌شوند. در حالی‌که از منظر اجرایی، تی‌تای‌Beam، Drop Beam و Ground Beam مقادیر و هزینه‌های متفاوتی دارند. بهترین روش، گروه‌بندی هم‌زمان بر اساس Family + Type یا حتی Level در صورت نیاز است. این کار باعث دسته‌بندی دقیق آیتم‌ها در خروجی BOQ و تطابق بهتر با اقلام اجرایی پروژه می‌شود.

مهم‌ترین خطاهای رایج در متره و راهکارهای حرفه‌ای در Revit

نوع خطا	توضیح خطا	راهکار پیشنهادی در Revit
تداخل حجمی بین تیر و فونداسیون	حجم المان‌ها در ناحیه تلاقی دوبار محاسبه می‌شود	استفاده از ابزار Section Box برای برش دقیق مدل و مشاهده نواحی هم‌پوشانی
مقادیر تکراری در جداول	یک المان در چند طبقه یا نمای مختلف، چندبار در متره لحاظ می‌شود	استفاده از Filter بر اساس دسته‌بندی‌ها (Category) برای حذف آیتم‌های تکراری
تجمیع اشتباه آیتم‌ها	اجزای غیر مشابه (مثلاً Drop Beam و Ground Beam) با هم ترکیب می‌شوند	گروه‌بندی هم‌زمان بر اساس Family و Type یا استفاده از پارامتر Level

ویژگی‌های خروجی قابل اعتماد در Revit

گزارش‌گیری در قالب Excel

یکی از مهم‌ترین مزیت‌های کاربردی Revit، قابلیت خروجی گرفتن از جداول متره (Schedule) به‌صورت فایل Excel است. این ویژگی به کاربران امکان می‌دهد تا پس از تنظیم جدول دلخواه در محیط نرم‌افزار، با یک کلیک، تمام اطلاعات عددی و توصیفی را به فرمت استاندارد XLSX یا CSV صادر کرده و در ابزارهای مدیریتی مانند Excel یا نرم‌افزارهای کنترل پروژه استفاده کنند. خروجی به‌دست آمده شامل ستون‌های قابل ویرایش، ردیف‌های طبقه‌بندی شده و مقادیر دقیق است که مستقیماً می‌تواند وارد فرم‌های مالی و اجرایی پروژه شود. همچنین قابلیت Export در Revit این امکان را فراهم می‌کند که ساختار جدول شامل فیلترها، گروه‌بندی‌ها و مقادیر محاسبه شده (مانند جمع کل حجم‌ها) در فایل خروجی نیز حفظ شود. این امر باعث کاهش زمان پردازش ثانویه، حذف نیاز به ورود دستی اطلاعات و افزایش دقت در مدیریت مقادیر پروژه می‌شود.

امکان تطابق مستقیم با فرمت BOQ

فرمت BOQ (Bill of Quantities) دارای ساختاری دقیق و چندلایه است که شامل آیتم‌های اصلی، زیرآیتم‌ها، مقادیر، واحد اندازه‌گیری و نرخ واحد می‌باشد. Revit با ساختار داده‌محور و مدل‌سازی طبقه‌بندی‌شده خود، این امکان را فراهم می‌کند که جداول استخراج شده از مدل، به‌صورت مستقیم با ساختار BOQ پروژه منطبق باشند. با تعریف فیلدهای مناسب مانند Family (به‌عنوان آیتم اصلی)، Type (زیرآیتم)، Volume یا Count (به‌عنوان مقدار)، و استفاده از واحدهای استاندارد (متر مکعب، متر مربع، عدد و …)، خروجی نهایی کاملاً قابل انتقال به فرم BOQ خواهد بود. این تطابق به مهندسان و پیمانکاران کمک می‌کند تا بدون واسطه و ویرایش اضافه، خروجی متره را به مستندات قراردادی و مالی پروژه پیوند دهند.

تطابق فیلدهای اطلاعاتی Revit با ساختار استاندارد BOQ

فیلد در Revit	معادل در فرم BOQ	نوع داده	کاربرد اصلی
Family	Item	متنی (Text)	نمایش گروه اصلی المان (مثلاً فونداسیون، ستون)
Type	Sub-item	متنی (Text)	تعیین زیرنوع یا مشخصات دقیق آیتم (مثلاً F1، CF2)
Count	Quantity	عددی (Integer)	تعداد واحدهای تکرار شده از هر نوع المان
Volume	Quantity (Volume)	متر مکعب (m³)	مبنای برآورد مصالح حجمی مانند بتن
Length / Width	Dimensions	میلی‌متر (mm)	مبنای تعیین ابعاد و کنترل ابعادی در نقشه
Level	Floor Reference	متنی (Text)	تخصیص موقعیت المان به طبقه مشخص در پروژه

نتیجه‌گیری

با پیشرفت ابزارهای مدل‌سازی اطلاعات ساختمان، نرم‌افزار Revit به یک ابزار کلیدی در فرآیند متره‌برداری دقیق و هوشمند تبدیل شده است. قابلیت ساخت جداول خودکار، تفکیک حجمی عناصر سازه‌ای، کنترل تداخل‌ها و تطابق با ساختار استاندارد BOQ، همه و همه نشان‌دهنده قدرت این پلتفرم در پشتیبانی از نیازهای حرفه‌ای مهندسان متره و مدیریت پروژه است. در مقایسه با روش‌های سنتی و دوبعدی، استفاده از Revit نه‌تنها موجب کاهش خطاهای انسانی و صرفه‌جویی در زمان می‌شود، بلکه امکان ایجاد گزارش‌هایی با دقت بالا، ساخت‌یافته و قابل تحلیل برای فازهای مختلف پروژه را نیز فراهم می‌آورد. از مرحله مدل‌سازی تا خروجی نهایی در قالب Excel، این نرم‌افزار مسیر متره‌برداری را به‌صورت یکپارچه، سریع و مستند مدیریت می‌کند. به‌کارگیری این ابزار در تیم‌های طراحی و اجرایی، نه‌تنها کیفیت مدارک فنی را ارتقاء می‌دهد، بلکه به تصمیم‌گیری‌های دقیق مالی و برنامه‌ریزی منابع پروژه نیز کمک شایانی می‌کند. بنابراین، استفاده از Revit برای استخراج دقیق مقادیر BOQ یک انتخاب هوشمندانه برای هر مجموعه عمرانی است که به دنبال دقت، شفافیت و بهره‌وری در فرایند متره است.
